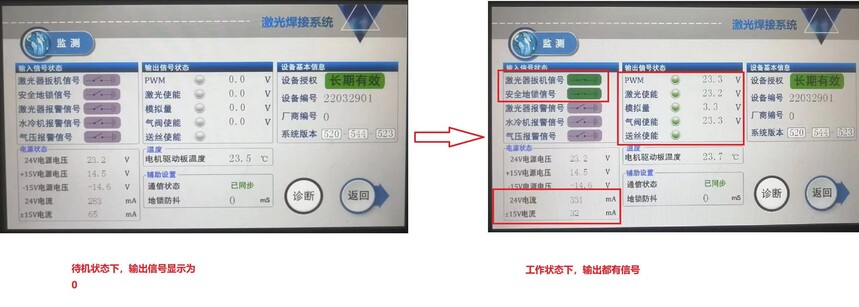

激光焊接头问题处理：出气不出光时间：2024-05-17 表现: 焊接状态时，扣动扳机后，出气送丝，红光正常可见，但是不出激光 原因分析: 逻辑上，当出气时，出光信号也会发出去的，当激光器未收到出光信号(端口故障)或激光器有问题时也不出激光 解决方案 1.首先激光器不报警不代表没有问题2.原则上当控制盒的使能/模拟量/PWM三组信号发出去以后，激光器就会出光，因此，我们可以看一下监测页

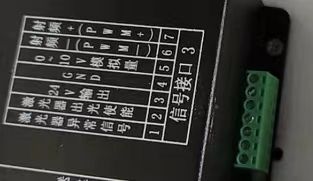

待机状态下，输出信号为0，不会有任何浮动。工作状态下，输出信号均有数值，这样表明控制盒正常，问题出现在外部，直接联系激光器厂家处理。 (无监测功能的) 我们可以在【工作状态下，即出气or出丝】或者使用【诊断功能，独立打开使能/PWM/模拟量]，然后测量信号是否发出来。(测量时请务必拔掉信号接口三的各端口上激光器的线，如图所示)
使能信号:2/4脚24V。PWM调制解调信号:6/7脚 24V。模拟量信号:4/5脚等比例电压，满功率下有10V。 如果以上信号正常，依旧不出光，则联系激光器厂家处理。如使能/PWM其中一个没电压，可以放在一起使用，如PWM接使能信号脚。如模拟量没有电压，且红光是一条线，返厂维修或更换 主板。如模拟量没有电压，且红光是一个点，则检查15V开关电源±是不是接反了。 |
